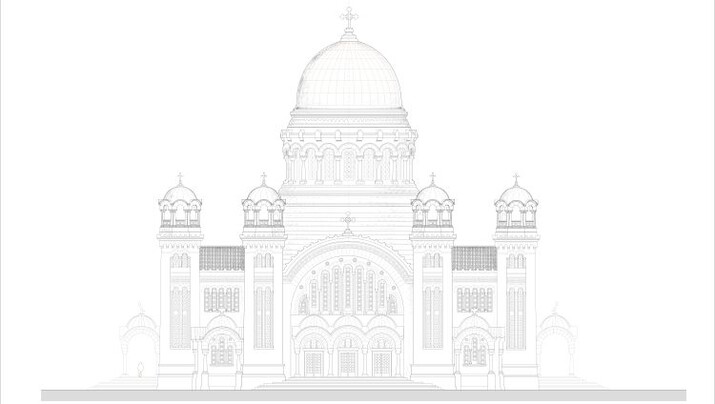

Αρχιτεκτονική Αποτύπωση του νέου Ιερού Ναού Αγίου Ανδρέου στην Πάτρα - Φωτογραφία: ΕΟΔ Αρχιτεκτονική Αποτύπωση του νέου Ιερού Ναού Αγίου Ανδρέου στην Πάτρα - Φωτογραφία: ΕΟΔ

Αποκλειστική παρουσίαση αρχιτεκτονικής μελέτης για τον νέο Ιερό Ναό Αγίου Ανδρέου Πατρών.

Στα πλαίσια του αφιερώματος για την εορτή του Αγίου Ανδρέα, η Ένωση Ορθοδόξων Δημοσιογράφων δημοσιεύει σε αποκλειστικότητα την εργασία που εκπόνησε η φοιτήτρια της Αρχιτεκτονικής Σχολής του Πανεπιστημίου Πατρών, Μαρία Νικολακοπούλου-Μιαούλη με επιβλέποντα Καθηγητή Πέτρο Κουφόπουλο στο μάθημα «Πάτρα 1821-2021».

Η εργασία αναφέρεται στην αρχιτεκτονική αποτύπωση-μερική ανασχεδίαση της μελέτης του Γεωργίου Νομικού για το νέο Ιερό Ναό Αγ. Ανδρέου στην Πάτρα.

Ευχαριστούμε θερμά την αρχιτέκτονα μηχανικό Μαρία Νικολακοπούλου για την άδεια της δημοσίευσης της εργασίας της.

Γ.ΣΧ_1 ΚΑΤΟΨΗ ΙΣΟΓΕΙΟΥ.jpg (31.48 MB)

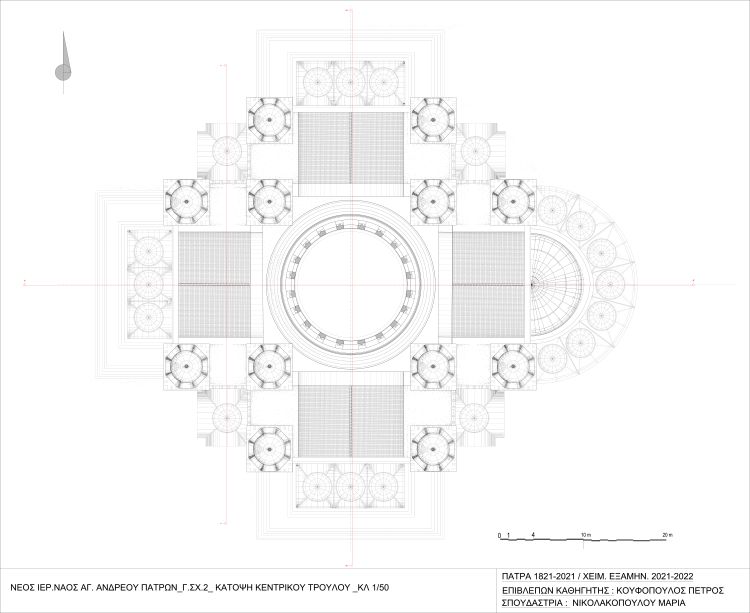

Γ.ΣΧ_2 ΚΑΤΟΨΗ ΚΕΝΤΡ.ΤΡΟΥΛΟΥ.jpg (50 KB)

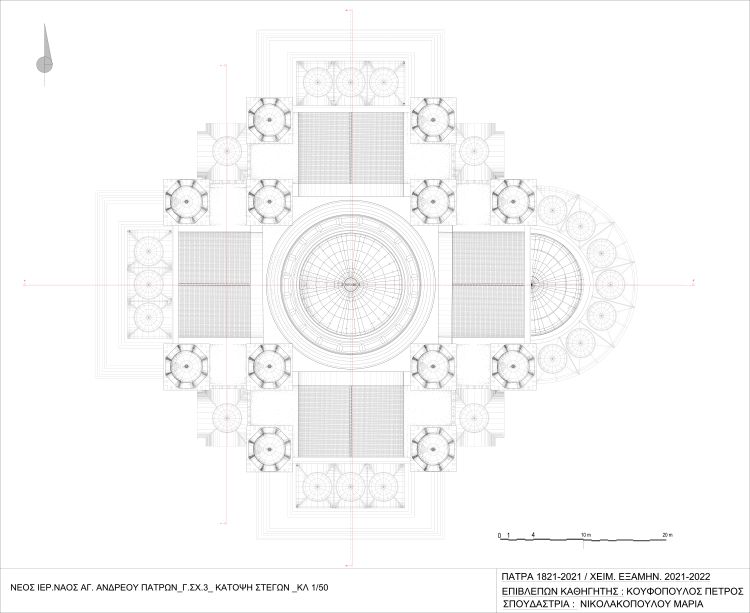

Γ.ΣΧ_3 ΚΑΤΟΨΗ ΣΤΕΓΩΝ.jpg (52 KB)

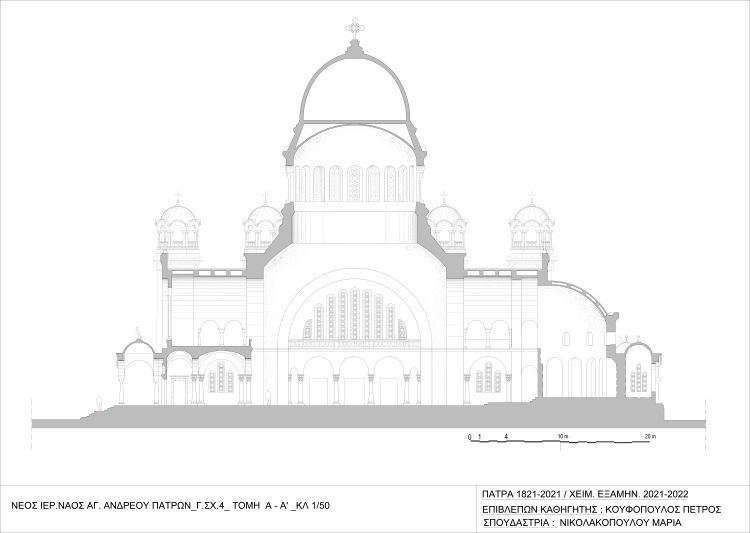

Γ.ΣΧ_4 ΤΟΜΗ Α-Α'.jpg (38 KB)

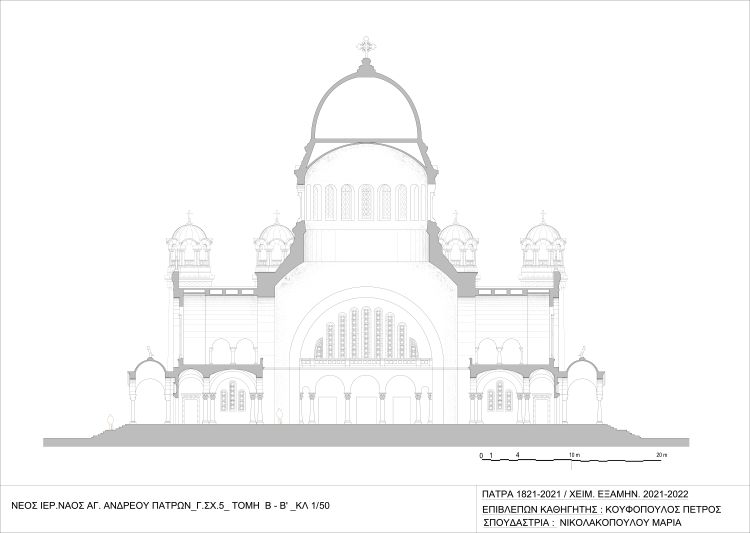

Γ.ΣΧ_5  ΤΟΜΗ Β-Β'.jpg (37 KB)

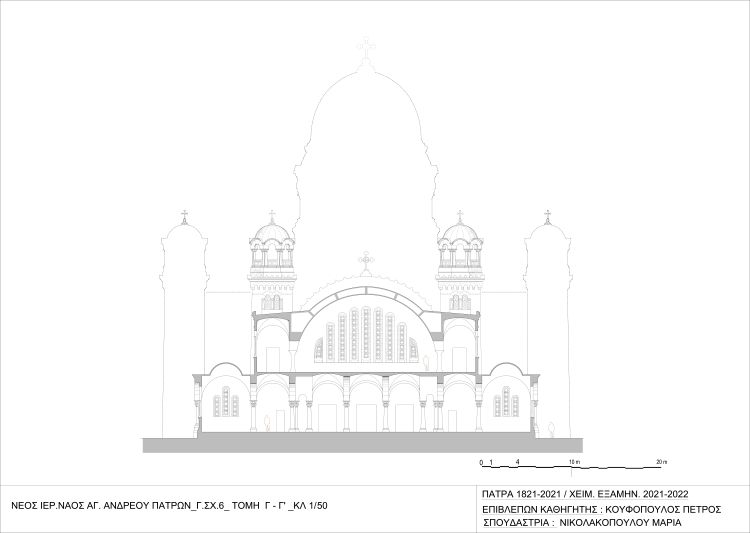

Γ.ΣΧ_6  ΤΟΜΗ Γ-Γ'.jpg (32 KB)

Γ.ΣΧ_7  ΚΥΡΙΑ ΟΨΗ.jpg (41 KB)

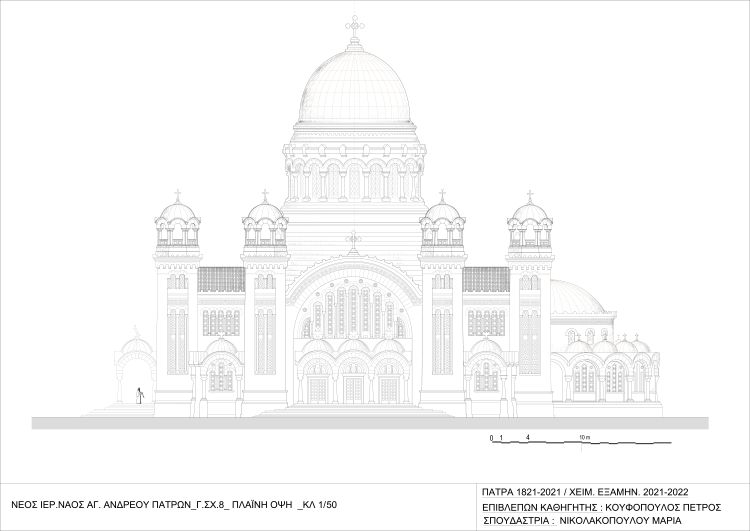

Γ.ΣΧ_8  ΠΛΑΪΝΗ ΟΨΗ.jpg (43 KB)

Γ.ΣΧ_9  ΠΙΣΩ  ΟΨΗ.jpg (42 KB)

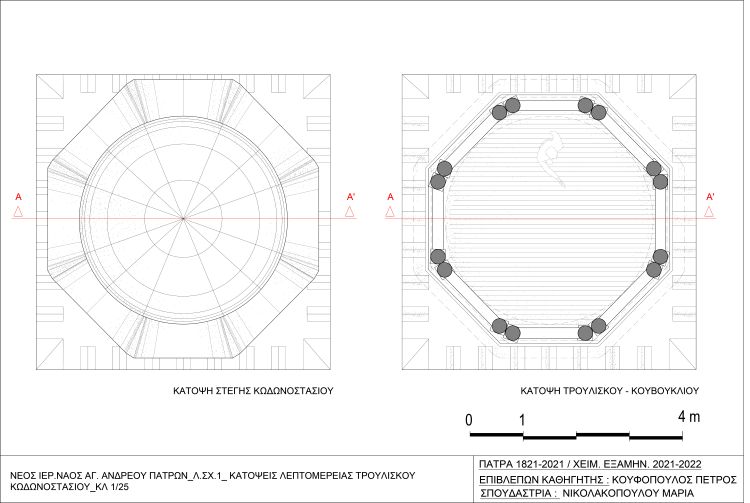

Λ.ΣΧ.1 - ΚΑΤΟΨΕΙΣ ΚΩΔΩΝΟΣΤΑΣΙΟΥ.jpg (58 KB)

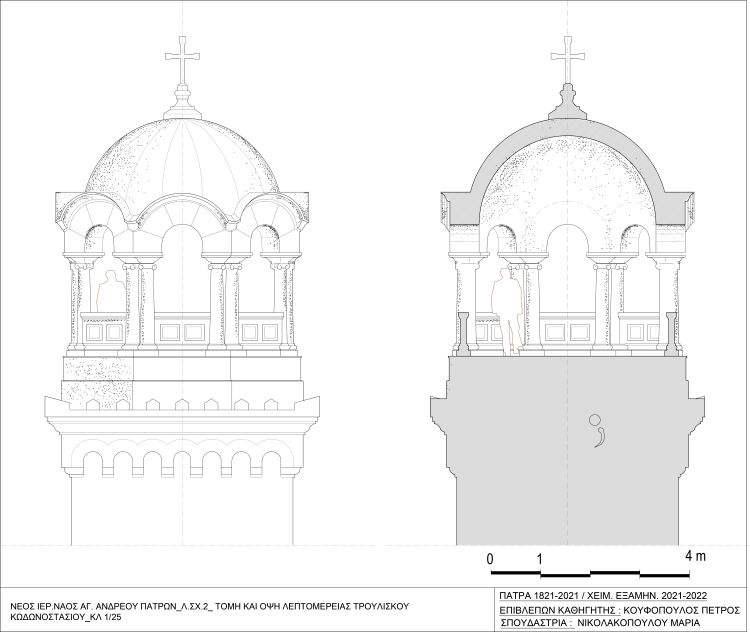

Λ.ΣΧ.2 - ΤΟΜΗ-ΟΨΗ ΚΩΔΩΝΟΣΤΑΣΙΟΥ.jpg (55 KB)

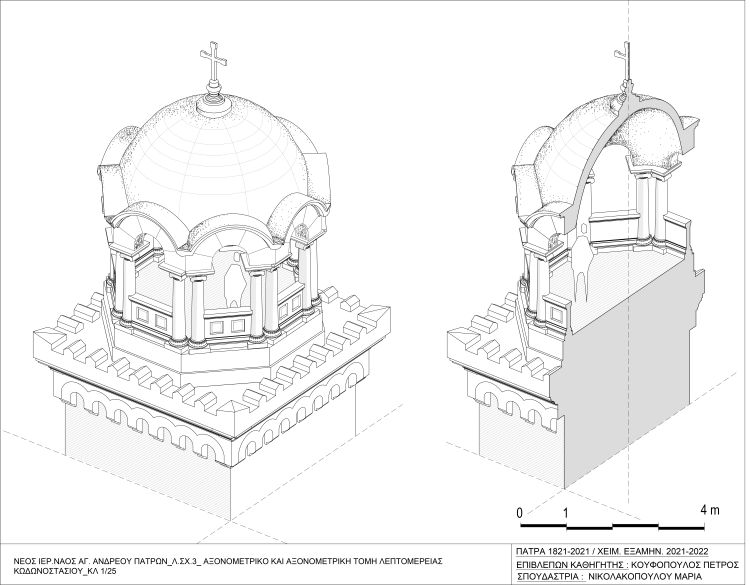

Λ.ΣΧ.3 - ΑΞΟΝΟΜΕΤΡΙΚΟ ΚΩΔΩΝΟΣΤΑΣΙΟΥ.jpg (65 KB)

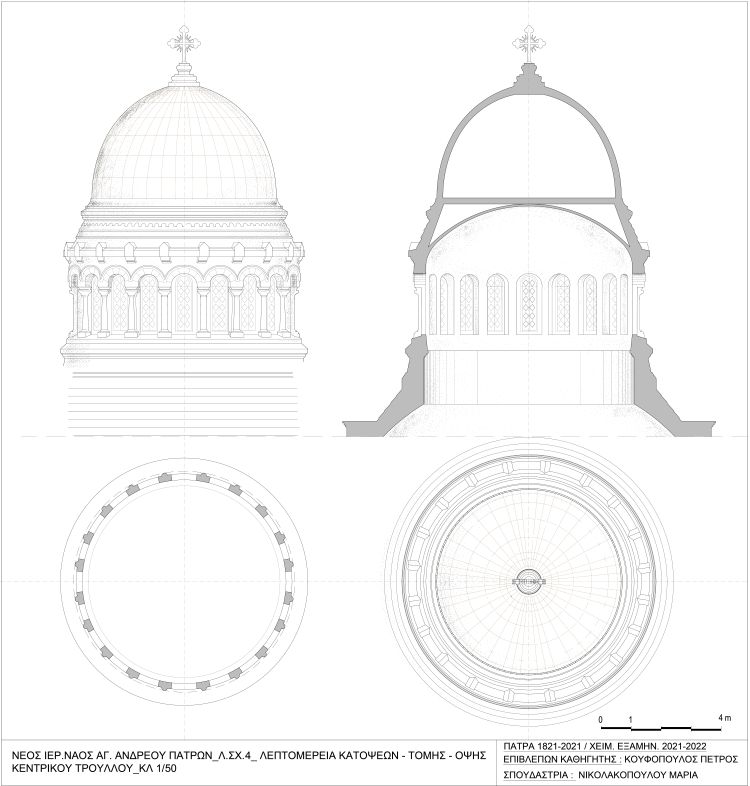

Λ.ΣΧ.4 - ΚΑΤΟΨΗ-ΤΟΜΗ-ΟΨΗ ΚΕΝΤΡΙΚΟΥ ΤΡΟΥΛΛΟΥ.jpg (73 KB)

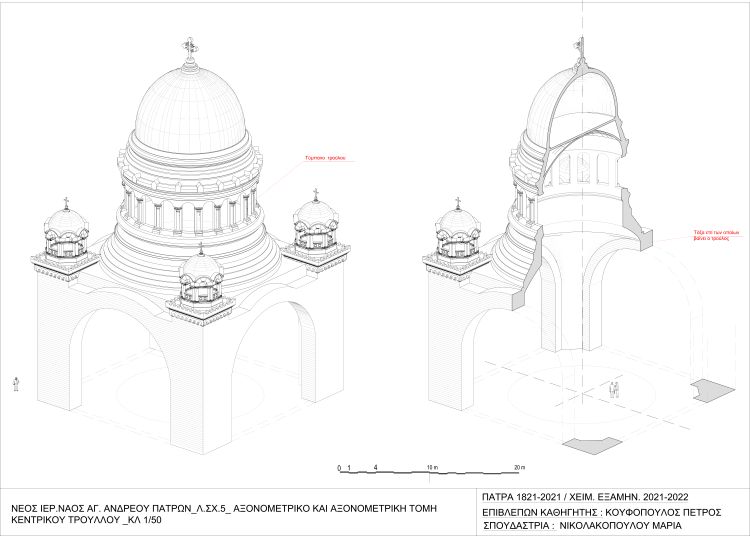

Λ.ΣΧ.5 - ΑΞΟΝΟΜΕΤΡΙΚΟ 1 ΚΕΝΤΡΙΚΟΥ ΤΡΟΥΛΛΟΥ.jpg (48 KB)

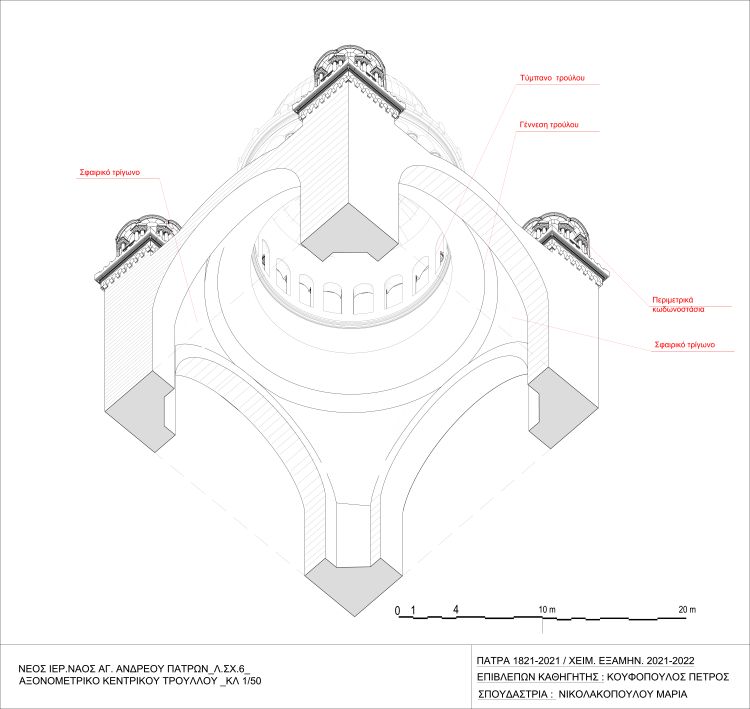

Λ.ΣΧ.6 - ΑΞΟΝΟΜΕΤΡΙΚΟ 2 ΚΕΝΤΡΙΚΟΥ ΤΡΟΥΛΛΟΥ.jpg (53 KB)

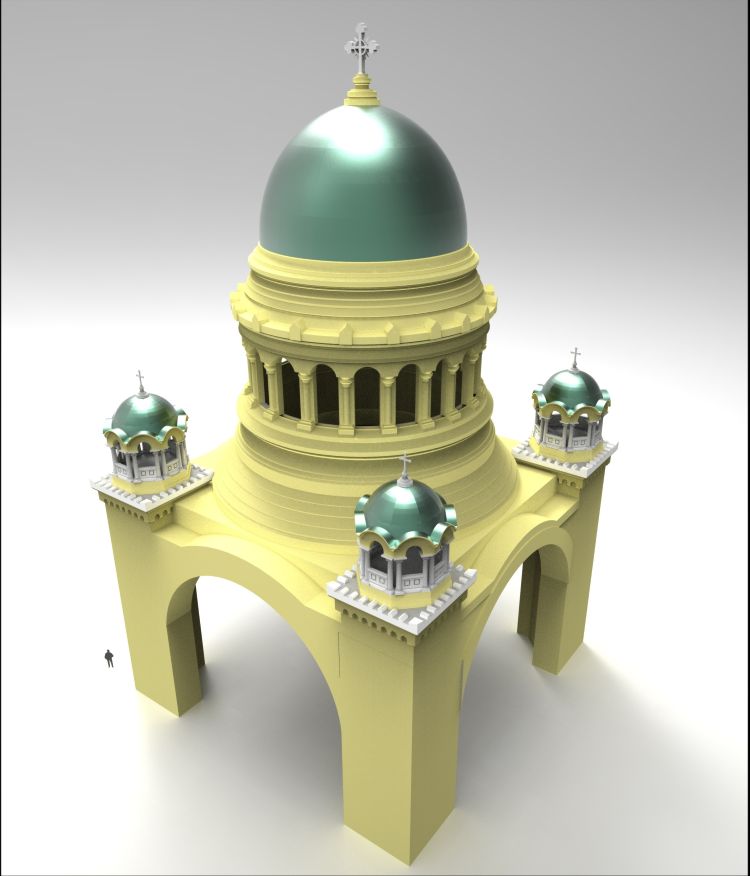

ΛΕΠΤΟΜΕΡΕΙΑ ΚΕΝΤΡΙΚΟΥ ΤΡΟΥΛΛΟΥ - 3.jpg (52 KB)

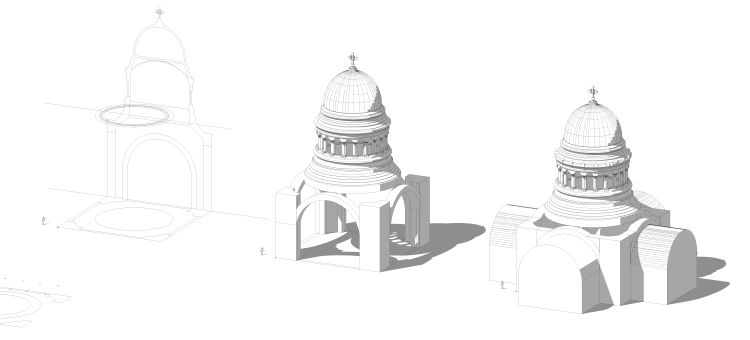

ΛΕΠΤΟΜΕΡΕΙΑ ΚΕΝΤΡΙΚΟΥ ΤΡΟΥΛΛΟΥ.jpg (19 KB)

ΛΕΠΤΟΜΕΡΕΙΑ ΚΩΔΩΝΟΣΤΑΣΙΟΥ.jpg (52 KB)
